PEM-8030EX磁場電磁鐵

1. 概述

1.1用途：PEM-8030EX磁場電磁鐵主要用于磁聚焦與磁熔池作用的特殊場景;以及小樣品的磁滯現象研究、磁化系數測量、霍爾效應研究、磁光實驗、磁場退火、電子順磁共振、生物學研究、磁性測量、物質磁效應、功能材料磁場取向等.

1.2 PEM-8030EX磁場電磁鐵工作磁場是根據電磁感應原理，電流源對勵磁線包施加直流電流，在勵磁線包內產生磁場,并由磁軛導磁回路聚磁產生強大磁場，調節工作磁極距離的大小，改變磁極面的尺寸，調整工作電流均可改變磁極之間工作磁場的大小強弱。

2、特點

2.1、PEM-8030EX磁場電磁鐵采用單扼U形結構，具有視野開闊，外形美觀，結構可靠，磁場強度高、磁場強度大小調節方便等特點。

2.2、磁極距離調節采用單邊可調、燕型槽結構,輕便穩定靈活，磁極極柱與磁極面設計為一體結構，磁極距離調節采用軸承與螺紋連接結構、調節輕便，磁極面為80mm×30mm，磁極工作距離可調范圍0-60mm（可以定制調節范圍）。

2.3、勵磁線包位置固定在磁軛下端隱藏位置,磁極柱上面沒有固定勵磁線包,擴大了磁場左右上下的空間，適合特殊場景施加磁場的應用.

2.4、PEM-8030EX磁場電磁鐵既可用于小試樣磁效應參數測量，也可在小氣隙時用于小試樣產品的磁場取向與磁化等試驗。

3.主要技術參數

3.1、極面尺寸：80mm×30mm

3.2、磁極距離：0～60mm連續可調

3.3、磁感應強度：≥1.5T(磁極距離10mm)

3.4、最大磁感應強度：H ≥ 1.9T(磁極距離10mm)

3.5、剩磁：H ≤10mT (磁極距離10mm)

3.7、工作電流：DC 0～25A/50A

3.8、冷卻方式：循環水冷

3.9、重量：約400kg

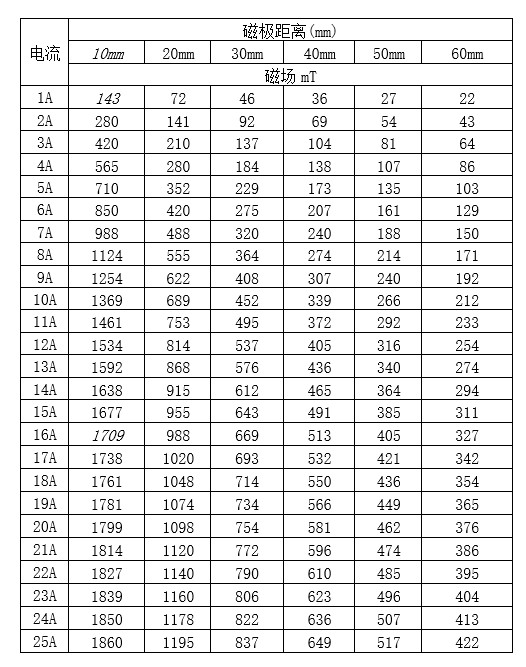

4、磁場參考表
